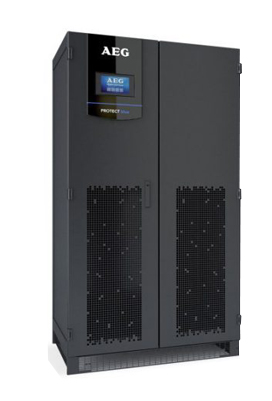

Компания AEG Power Solutions предлагает высокоэффективные решения для крупных центров обработки данных и ИТ-приложений мощностью до 4 МВА, построенные на новом ИБП серии Protect Blue.
Создан для сетей энергоснабжения завтрашнего дня
При постоянно увеличивающихся ценах на энергоносители, ИБП серии Protect Blue, благодаря своему высокому КПД, помогают существенно снизить затраты на эксплуатацию и охлаждение.
ИБП серии Protect Blue способны вернуть энергию обратно в сеть и взаимодействовать с интеллектуальными системами питания. Это отвечает требованиям завтрашнего дня по энергообеспечению и энергосберегающему управлению в отношении альтернативных источников энергии.
Модульная архитектура, гибкая производительность и максимальное резервирование
ИБП серии Protect Blue имеют блочную архитектуру, при этом мощность отдельного блока составляет 250 кВА. ИБП поддерживают параллельную работу, что позволяет достигать высокой мощности (до 4000 кВА) при возможности резервирования N+1. Все „силовые блоки“ оснащены децентрализованными средствами управления, что позволяет увеличить надёжность работы.
Высокий КПД в режиме двойного преобразования
Бестрансформаторный ИБП серии Protect Blue работает на IGBT транзисторах 3 поколения, и поэтому его типовой КПД достигает 96 % при нагрузке не менее 40 %. Protect Blue сочетает в себе все преимущества новой технологии, такие как низкий показатель входных искажений <3 % и высокий входной коэффициент мощности >0,99.
Варианты модульных ИБП на базе модуля кВА
Мощность готовых решений: - кВА / 4000 - 1125 кВт
Тип: on-line
Число фаз (вход/выход): 3/3
Габариты стойки: 1900 x 1000 x 900 мм
Вес: 895 кг
| Модель | Мощность модуля | Кол-во модулей | Свободные слоты | Цена |
|---|
|
250 кВА | 1 | 4 |
по запросу |
|
500 кВА | 2 | 3 |
по запросу |
|
750 кВА | 3 | 2 |
по запросу |
|
1000 кВА | 4 | 1 |
по запросу |
|
1250 кВА | 5 | 0 |
по запросу |
| Классификация VFI SS 111 согласно IEC 62040-3 | Protect Blue | ||||
|---|---|---|---|---|---|
| Мощность | 250 кВА | 500 кВА | 750 кВА | 1000 кВА | 1250 кВА |
| 225 кВт | 450 кВт | 675 кВт | 900 кВт | 1125 кВт | Система |
| Номинальный входной ток (A) | 361 | 722 | 1083 | 1444 | 1805 |
| КПД двойного преобразования (VFI SS 111) | Типовое значение до 96 % | Вход ИБП | |||
| Номинальное напряжение | 3 x 400 B, 3 фазы + нейтраль | ||||
| Диапазон входного напряжения | 340 – 440 B | ||||
| Частота | 50 Гц / 60 Гц (настраиваемое) | ||||
| КНИ входного тока (THDi) | ≤3 % | ||||
| Коэффициент мощности | >0,99 | Инвертор | |||
| Номинальное выходное напряжение | 3 x 400 В (380 В, 415 В настраиваемое), 3 фазы + нейтраль | ||||
| Частота | 50 Гц / 60 Гц (настраиваемое) | ||||
| Стабильность статическая/динамическая | ±1 % / ±2 % | ||||
| КНИ | <3 % | ||||
| Перегрузочная способность | 125 % до 10 мин., 150 % до 60 с | ||||
| Крест фактор | 3 : 1 | ||||
| Ток короткого замыкания | 300 % номинального тока в течение 100 мс | ||||
| Допустимый коэффициент мощности нагрузки | от 0,1 индуктивного до 0,1 емкостного | Батарея | |||
| Номинальное напряжение | 480 В (постоянное) | ||||
| Кривая заряда по IEC 478-11 | IU | Электронный байпас | |||
| Номинальное напряжение | 3 x 400 В (380, 415 В настраиваемое), 3 фазы + нейтраль | ||||
| Частота | 50 Гц / 60 Гц (настраиваемое) | ||||
| Время перехода | 0 мс (без перерыва) | ||||
| Перегрузочная способность | 1000 % в течение 30 мс | Общие данные | |||
| Режим параллельной работы | До 5 силовых блоков (в одной сборке); до 16 силовых блоков в нескольких сборках | ||||
| Акустический шум | 72 dB(A) зависит от установленного оборудования и состояния нагрузки | ||||
| Температура/влажность среды | 0° – 40 °C / <95 % (без образования конденсата) | ||||
| Механическая защита | IP20 | ||||
| ЦветRAL 9005 | |||||
| Ввод кабелей | Силовой блок: снизу; Панель навигации: сверху/снизу | ||||
| Требования к окружающей среде | Без агрессивных газов и проводящей пыли | Коммуникации | |||
| Дисплей | Графический дисплей 7", сенсорный экран | ||||
| Аварийные сигналы | Акустические и визуальные | ||||
| Интерфейсы | Релейные контакты, RS232/485, SNMP, Modbus, Profibus, GSM modem, COM - сервер | Габариты (только силовые блоки, с панелью навигации) | |||
| В x Ш x Г (мм) | 1900 x 1000 x 900 | 1900 x 2000 x 900 | 1900 x 3000 x 900 | 1900 x 4000 x 900 | 1900 x 5000 x 900 |
| Площадь основания (м²) | 0,9 | 1,8 | 2,7 | 3,6 | 4,5 |
| Вес (кг) | 895 | 1790 | 2685 | 3580 | 4475 |
